ワンクリックで3軸自動化を実現
簡単に自動化

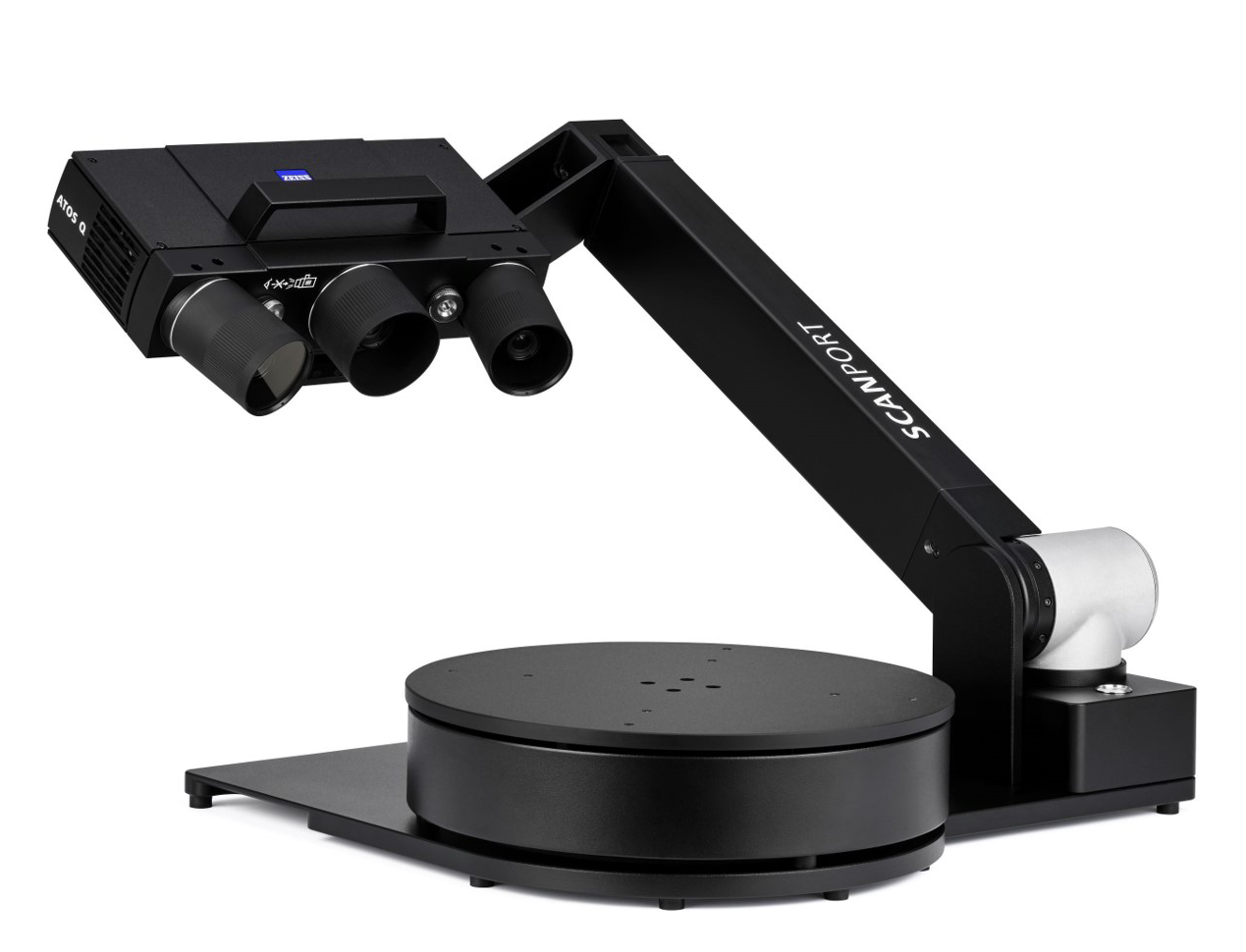

ZEISS ScanPortは、ワンクリックで3軸自動測定を実現できる完全なソリューションです。正確な計測データを提供する、機動性と柔軟性を備えた半自動計測システムです。ZEISS INSPECTで操作するZEISS ScanPortは、小型から中型の部品のあらゆる詳細な形状を取得できるオールインワンソリューションです。まずは情報収集がしたい方
相談内容は決まっていないが、まずは提案を聞いてみたい等、お気軽にご相談ください。
特徴
機能向上のための拡張ソフトウェア

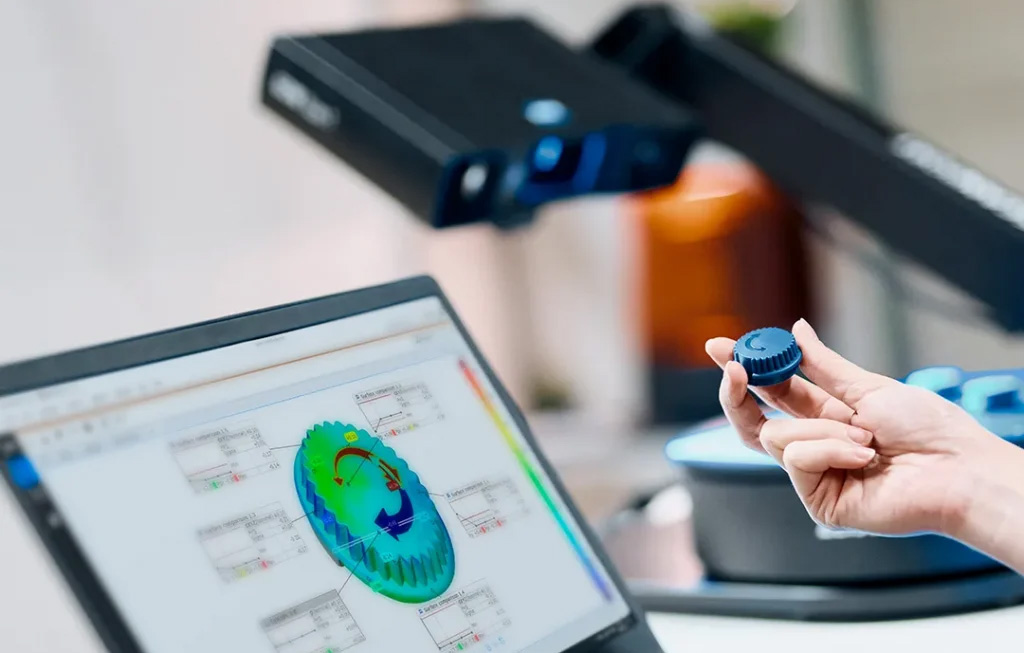

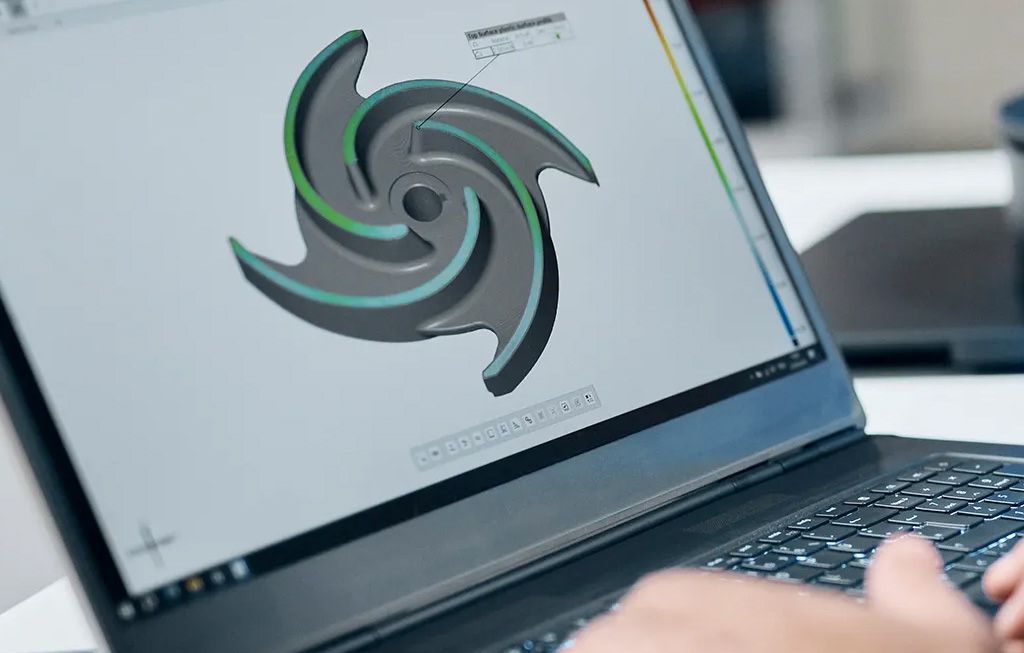

ZEISS INSPECTは包括的で使いやすい3D計測ソフトウェアです。この強力なソフトウェアは、わずか数クリックでメッシュ編集、CAD比較、3Dモデル作成を行うことができます。キオスクモードなどの拡張ソフトウェア機能が、このシステムの測定機能を最大限に引き出します。このモードではオペレーターに依存せず、ZEISS ScanPortを使用して誰でも必要な部品の測定と検査が行えます。
高い再現性と精度
ZEISS ScanPortとZEISS INSPECTを組み合わせれば、高い測定の再現性と精度を実現できます。モーションリプレイとスキャンテンプレートにより、ワンクリックでスキャンした内容をすべて再現することができます。ZEISS ScanPortは、あらゆる測定作業に対応する信頼性の高い強力なソリューションです。
テンプレートベースのスキャン
ZEISS INSPECTの事前定義されたスキャンテンプレートを使用すれば、測定に関する設定の必要がありません。測定物を置いてスキャンを開始するだけです。カスタマイズ可能なテンプレートにより、測定設定に追加の指示を加えることができます。
ワークフローアシスタント

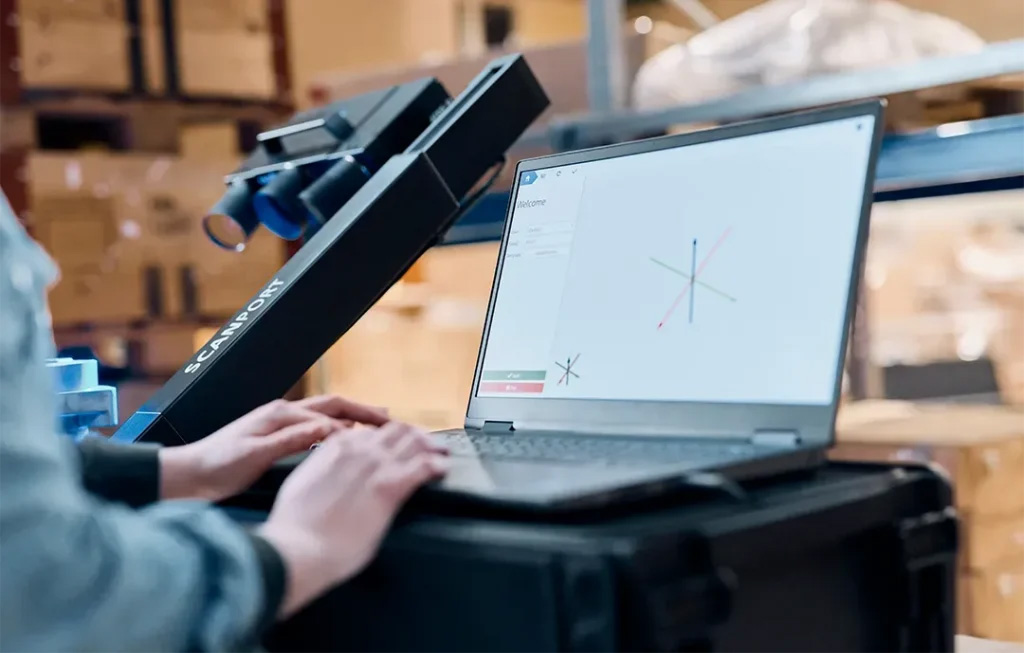

ZEISS INSPECTのワークフローアシスタントは、標準的な測定作業を段階的にガイドします。複数の部品を一度にスキャンするなど、実行したい操作を選択し、指示に従うだけです。ZEISS ScanPortとZEISS INSPECTが、計測ワークフロー全体にわたってサポートします。
1回でスキャンを再生

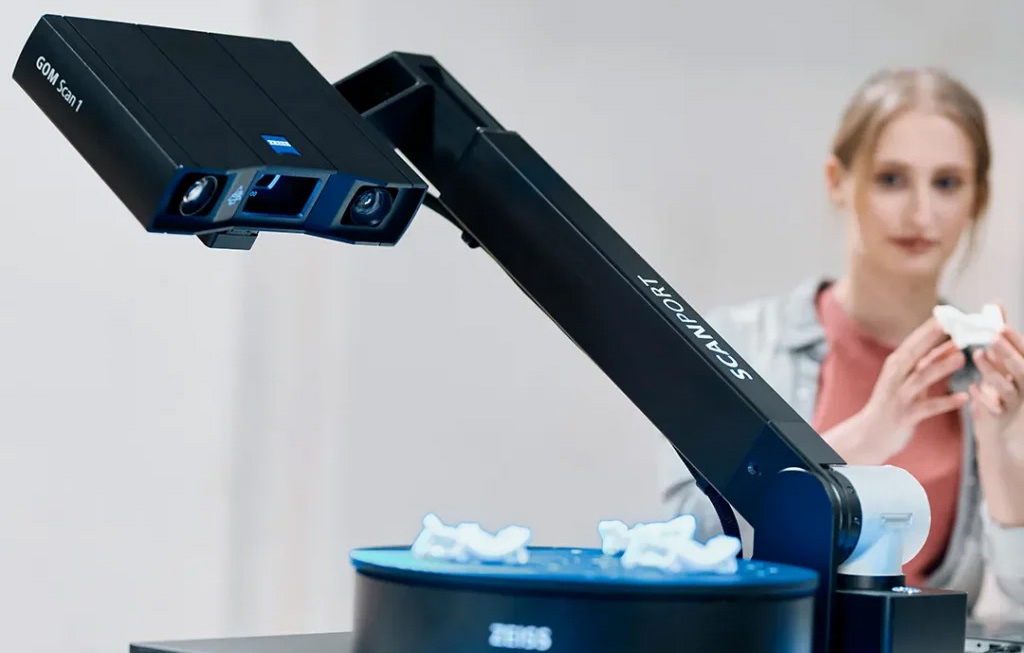

ZEISS ScanPortは、複雑で類似した部品を繰り返し検査するのに最適なソリューションです。モーションリプレイを使えば、ワンクリックで同じ測定を繰り返すことができ、2個目の部品の検査は自動的に更新されます。また測定したすべての部品間の偏差を確認することもでき、部品間の傾向を素早く特定することができます。
ワンショットキャリブレーション

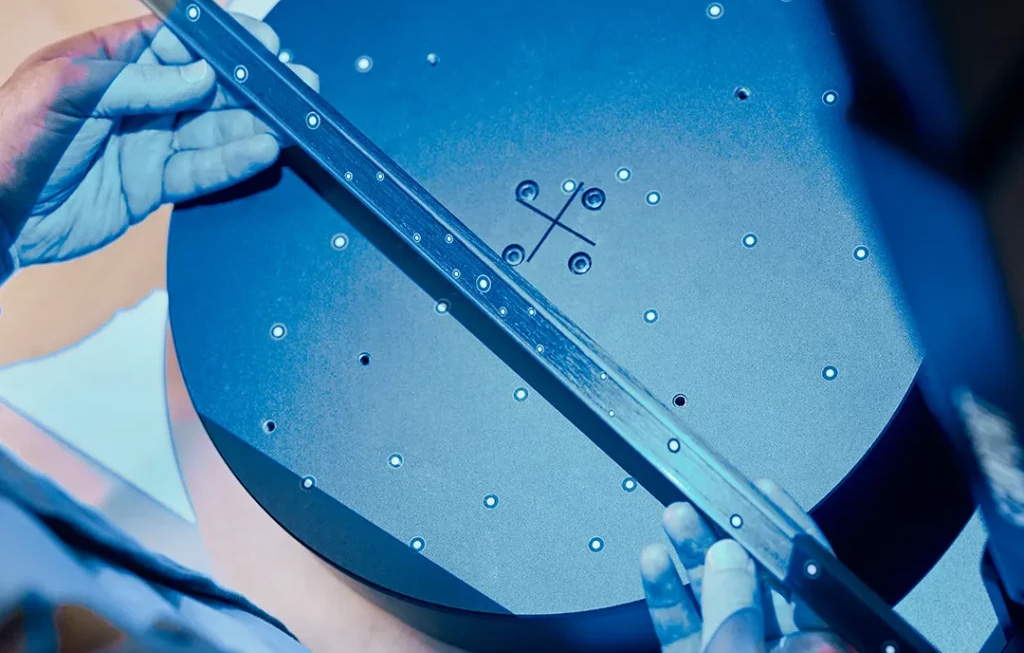

ZEISS ScanPortの再校正は非常に簡単で自動化されています。付属のDAKKS/Ilac校正済みのトレーサブルな長さ基準を使用すると、ワンショットキャリブレーションにより、センサーが高品質のデータを提供することが保証されます。
まずは情報収集がしたい方
相談内容は決まっていないが、まずは提案を聞いてみたい等、お気軽にご相談ください。
用途
幅広い用途
ZEISS ScanPortは以下の用途に使用できます。- 積載造形
- リバースエンジニアリング
- バーチャルディスプレイ / 3Dモデル作成
- 射出成形
- 鋳造
- プレス
ZEISS ScanPortの持ち運びを簡単に

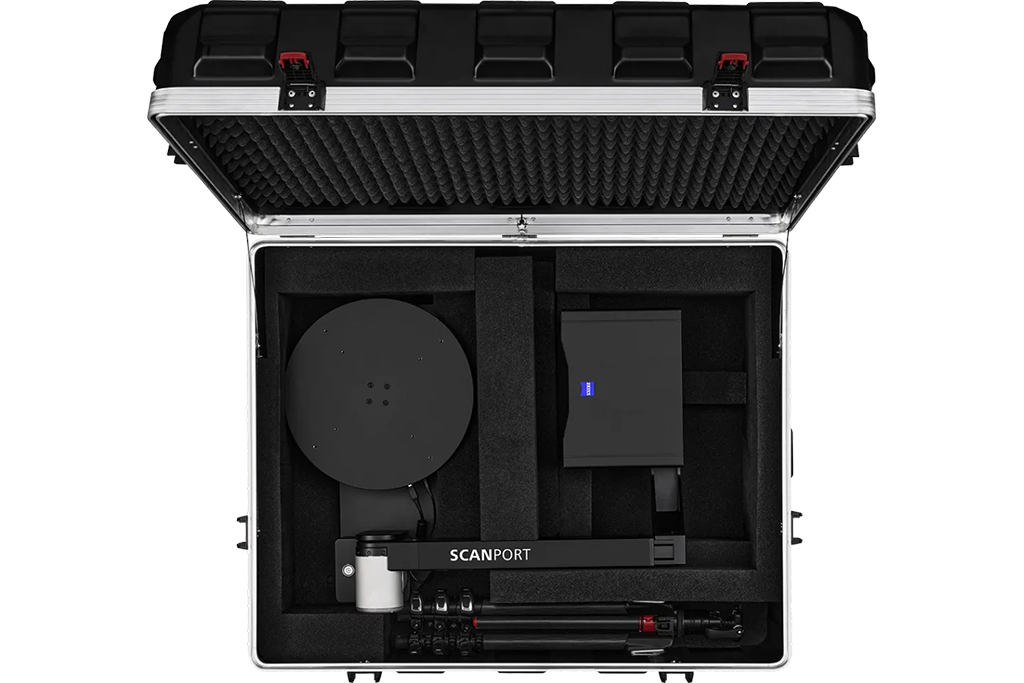

トラベルケースを使用すれば、ZEISS ScanPortと他のすべての部品を安全に収納し、簡単、迅速に持ち運びできます。ZEISS ScanPortと併せてご利用ください。
まずは情報収集がしたい方
相談内容は決まっていないが、まずは提案を聞いてみたい等、お気軽にご相談ください。
テクニカルデータ
| 光源 | ブルーライトテクノロジー |
|---|---|
| センサー画素数 | 最大1200万画素 (1) |
| 測定範囲 | 最大500 x 300 mm3 (2) |
| 点間距離 [mm] | 最大0.03mm |
| 測定対象物の最大重量 | 20kg |
| 重量 | 約22kg（モジュラーコンセプト：最も重い部分は11kg） |
| 寸法 | 550mm x 725mm x 180mm |
| インターフェース | USB 2.0 |
| 電源 | AC100 ~ 240V, 50/60Hz |
| オペレーティングシステム | Windows 11 |
| ソフトウェア | ZEISS INSPECT |
(1) ATOS QおよびGOM Scan 1と互換性あり
(2) 回転テーブル直径350mm
(2) 回転テーブル直径350mm
