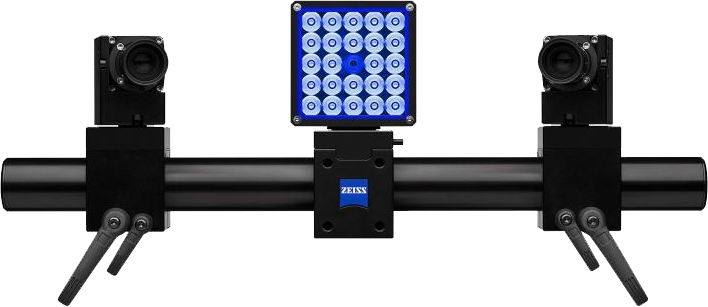

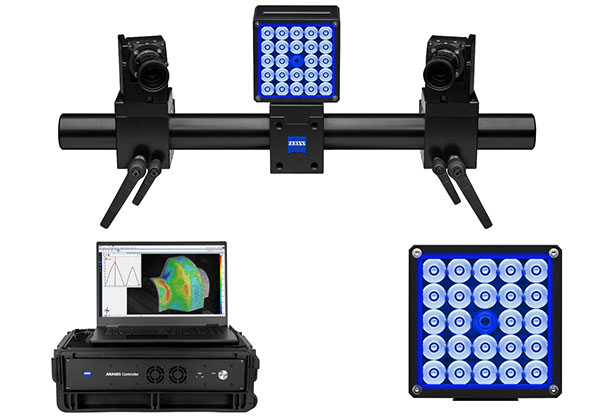

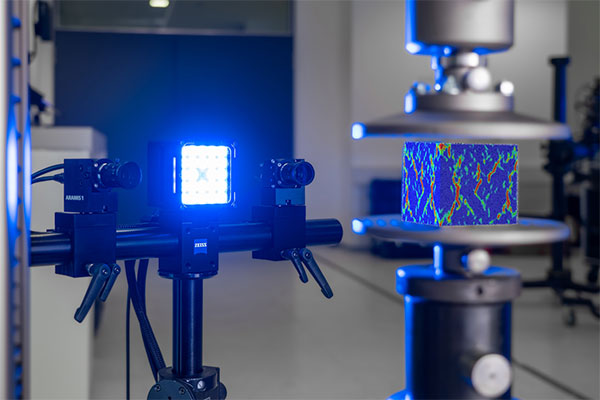

変形挙動の全体像を掴む高機能のエントリー変形計測システム
ZEISS ARAMIS 1 が2025年5月にリリース
主な利点
- 準静的な試験に対する光学式オールインワンセンサー
- 光学式ひずみゲージと光学式伸び計
- 光学式変位計と光学式加速度計
- 無数の測定点による詳細の変形分析とCAEの妥当性確認
- 非接触方式により測定準備の時間とコストを削減
仕様
- フル解像度で50フレーム/秒(fps)
- 可搬かつ堅牢なハードウエア
- 光学式トラッキング対応タッチプローブが使用可能
- 計測器メーカー・独ZEISS社による設計・製造
- VDI規格に準拠した認証済みの計測性能
まずは情報収集がしたい方
相談内容は決まっていないが、まずは提案を聞いてみたい等、お気軽にご相談ください。
変形挙動を面で可視化

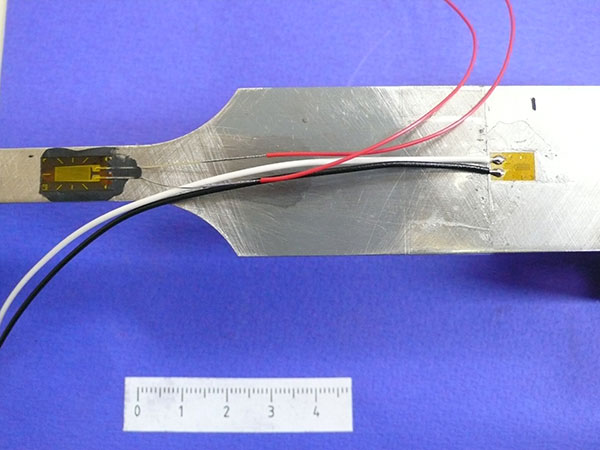

従来
一点・一方向の数値情報のみでCAEの妥当性確認が困難
ZEISS ARAMIS 1
無数の測定点による詳細の変形分析によりCAEの答え合わせを正確かつ容易に
準備や測定の時間とコストを削減

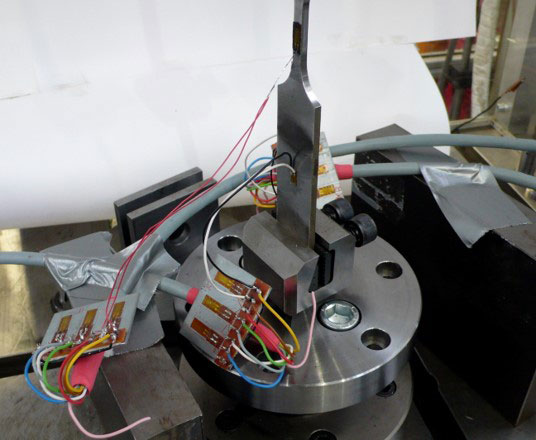

従来
煩雑な配線と膨大な準備時間
ZEISS ARAMIS 1
非接触方式により測定準備の時間とコストを削減
お求めやすい価格で高機能の変形計測
従来
多数のセンサーや高価な装置。試験機との同期にはさらに必要
ZEISS ARAMIS 1
準静的な各種試験に対する、外部との同期可能な光学式オールインワンセンサー
まずは情報収集がしたい方
相談内容は決まっていないが、まずは提案を聞いてみたい等、お気軽にご相談ください。

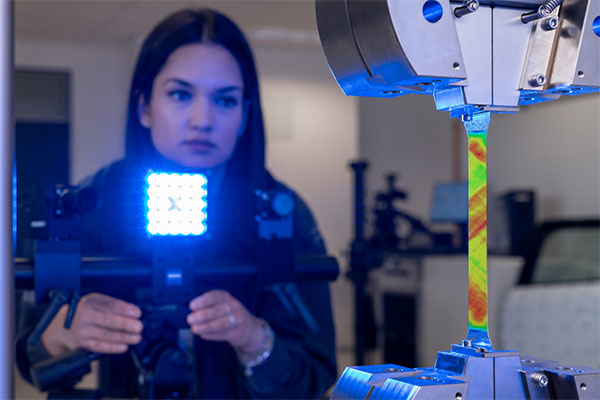

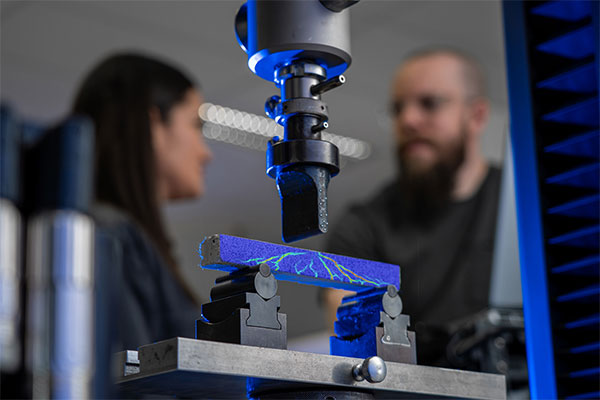

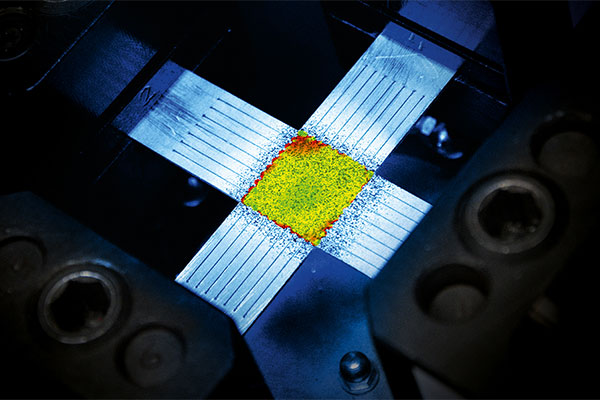

アプリケーション
まずは情報収集がしたい方
相談内容は決まっていないが、まずは提案を聞いてみたい等、お気軽にご相談ください。
テクニカルデータ
| カメラ解像度 (pixels) | 2472 × 2064 |
|---|---|
| 最高フレームレート (fps) | 50 fps @ 2472 × 2064 pixels 100 fps @ 2472 × 1024 pixels 150 fps @ 2472 × 512 pixels |
| 測定範囲 縦 × 横 (mm) |
50 × 40 mm up to 500 × 425 mm |
