3D計測とNCデータ最適化ソフトウェアを3D計測データを活用した合理的な金型保全

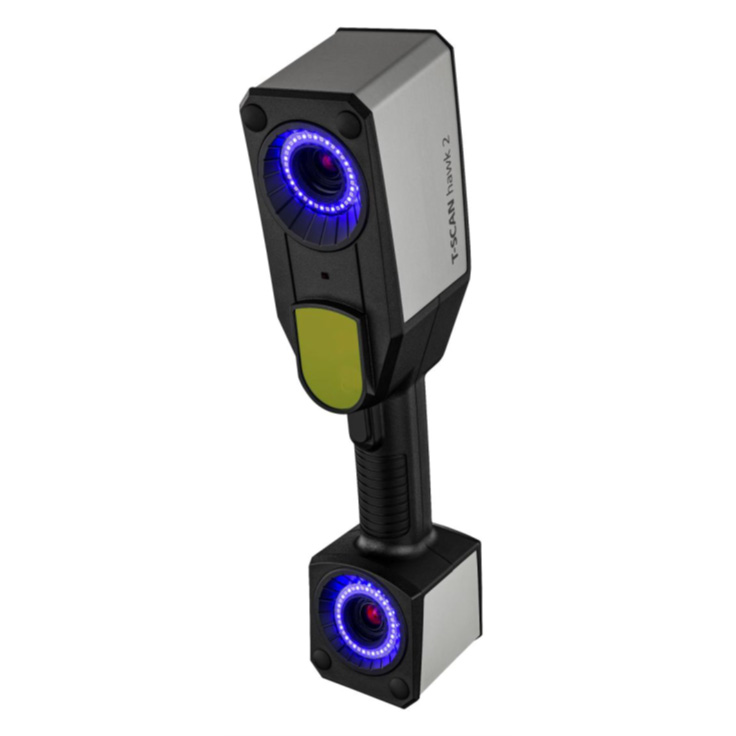

T-SCAN hawk 2の主な特徴
- 軽量・コンパクト、持ち運び自在
- スプレーレスで黒物・光沢物も高精度スキャン
- ワンボタン操作で簡単計測
- 広範囲＆高速スキャンで作業効率アップ
- ISO 10360準拠、DAkkS/ILAC認定校正基準器対応
NCBrainの主な特徴
- 加工時間の大幅短縮
- 加工精度の向上
- 加工安全性の強化
- ノウハウの蓄積と加工技術の標準化
- 環境情報の一括管理
まずは情報収集がしたい方
相談内容は決まっていないが、まずは提案を聞いてみたい等、お気軽にご相談ください。
ノウハウ標準化・品質安定
従来
金型の修正や保全作業が、熟練工の経験や勘に頼り属人化している
T-SCAN hawk 2 × NCBrain導入後
測定データと最適化ソフトの活用で、ノウハウを標準化し誰でも一定品質の作業が可能に
測定データの活用・連携
従来
測定データを現場で十分に活用できず、データと加工現場が分断されている
T-SCAN hawk 2 × NCBrain導入後

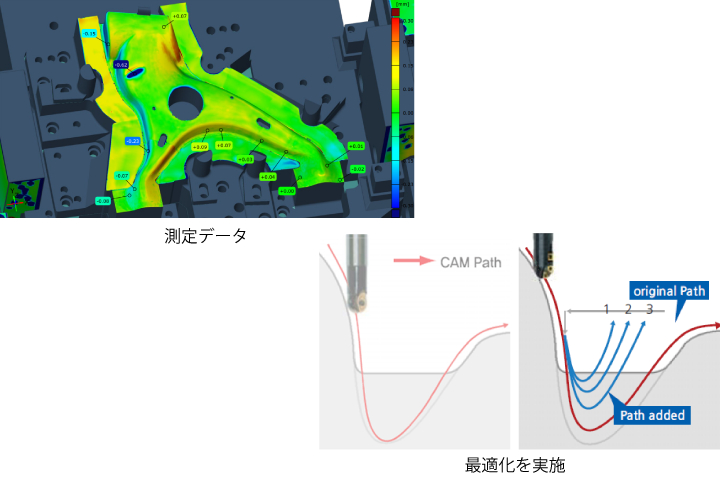

T-SCAN hawk 2で取得した3DデータをNC BRAINに連携し、加工条件の最適化に直結
修正や段取り作業に多くの時間と手間がかかっている
従来
修正や段取り作業に多くの時間と手間がかかっている
T-SCAN hawk 2 × NCBrain導入後

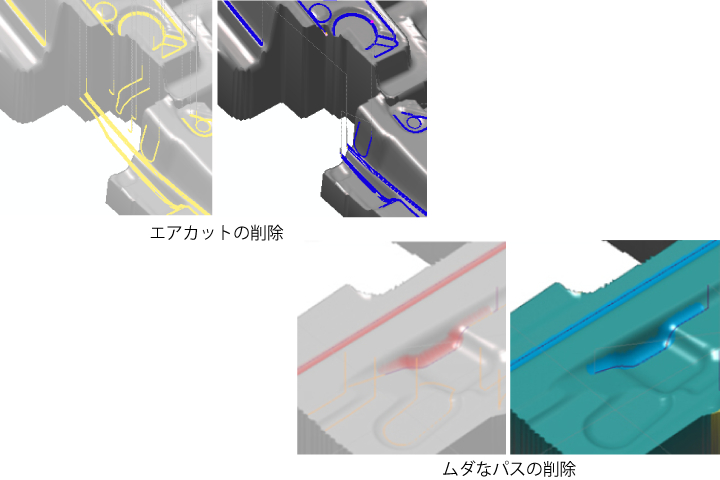

加工条件の自動最適化やエアカット削減で、段取り・修正工数や加工時間を短縮
まずは情報収集がしたい方
相談内容は決まっていないが、まずは提案を聞いてみたい等、お気軽にご相談ください。

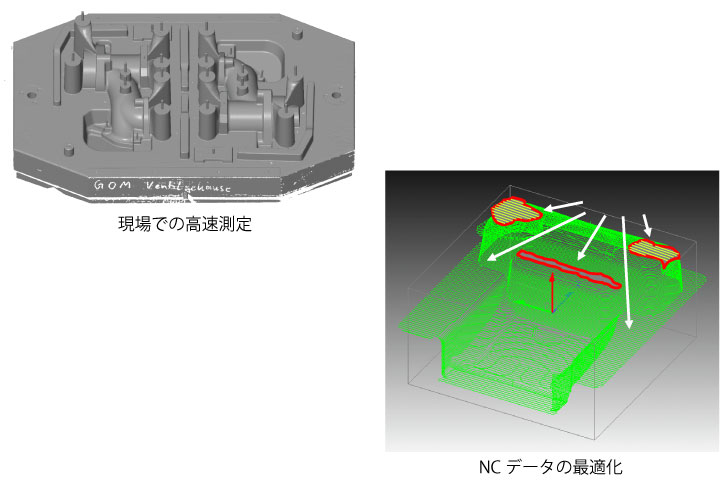

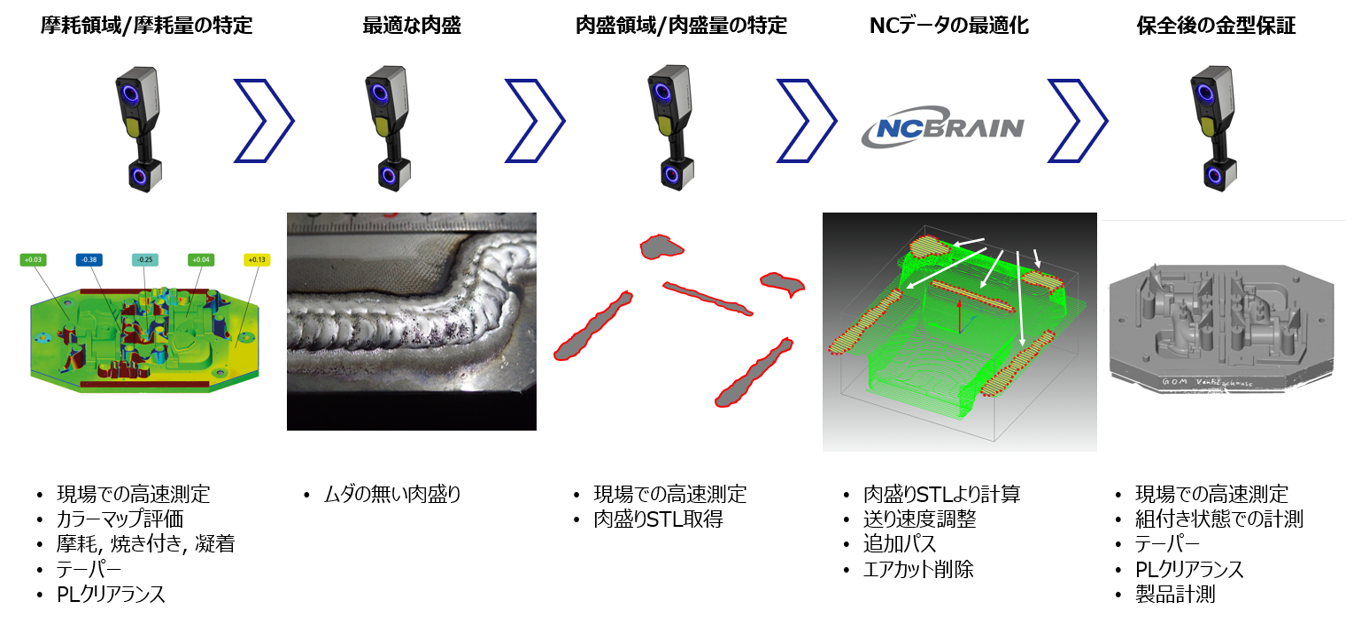

T-SCAN hawk 2 × NCBrainによる合理的な金型保全の流れ
まずは情報収集がしたい方
相談内容は決まっていないが、まずは提案を聞いてみたい等、お気軽にご相談ください。
T-SCAN hawk 2 テクニカルデータ
| 測定精度 | 0.02mm + 0.015mm/m |
|---|---|
| 最大測定エリア | 610mm × 550mm |
| 本体重量 | 1kg未満の軽量設計 |
| キャリブレーション | ワンショット（0.8秒） |
| 対応ワーク | 黒色・光沢物もスプレーレスで計測可能 |
| 付属ソフトウェア | 3D検査・レポート作成機能付き |
| 認証・準拠規格 | ISO 10360準拠、DAkkS/ILAC認定校正基準器使用 |
NCBrain テクニカルデータ
| 対応NCデータ形式 | 主要NC制御装置各種（FANUC、SIEMENS、Mitsubishiほか） |
|---|---|
| 主な機能 | NCデータ自動最適化、エアカット削減、危険パス修正、加工条件自動設定 |
| 入出力データ | NCプログラム（Gコード等）、加工条件 |
| 動作環境 | Windows対応 ノウハウ・加工履歴のデータベース管理機能 |
