プレス外板や樹脂バンパーなど、自動車の外観部品では「確かに見えるのに、図面や数値に落としにくい」表面欠陥（面歪み／打痕・へこみ／ヒケなど）が品質課題になりがちです。こうした「見た目の品質」は、ゼブラ投影や砥石掛けによる官能評価に頼る場面が多く、判断が人に依存しやすいのが実情です。
そこで近年広がっているのが、3Dスキャンで取得した形状データを解析ソフトで処理し、外観品質を「見える化」「定量化」するアプローチです。
本稿では、外観評価のデジタル化がなぜ必要なのか、どのような手順で進めるのか、どこまで定量化できるのかといったポイントを、丸紅I-DIGIOグループ 製造ソリューションセグメント 製造ソリューション事業本部 計測製造ソリューション営業部の高橋 陸が、現場でよく伺う課題感を交えながら解説します。
外観評価が「感覚値」になりやすい理由
外観品質は「見え方」が重要な一方で、図面や数値に落とし込みづらい領域でもあります。まずは、現場で一般的に行われている評価方法と、そこで起きやすい課題、放置した場合の影響を整理します。
現状の外観評価
――まず、現在の外観評価はどのように行われているのでしょうか。
高橋 対象はドア、フェンダー、バンパーなどの外装部品が中心です。現状は、ゼブラ投影や砥石掛けによる「目視＋触感」の官能評価が主流で、最終的なOK／NG判断は熟練者の経験に依存しやすい状況です。要求水準が上がるほど、この傾向は強くなります。
現場で起きている課題
――そうした中で、評価方法には、どのような課題がありますか。
高橋 対面するお客様からよく聞くお悩みを整理すると、大きく3つに分類できます。
一つ目は「OK／NG」が人によって変わる（属人化）ということです。
同じ部品でも、評価者によって判断が分かれることがあります。特に、塗装後の微妙なうねり・ヒケや、ハイライトラインの乱れなどは感受性の影響を受けやすいですね。感性でしか語れないNGが増えると、「どこをどう直せばいいか」が伝わらないという問題が発生します。
二つ目は不具合を図面・数値に落とせない（共通言語がない）ということです。
「どこに、どれだけうねりがあるのか」「設計Rとどれだけズレているのか」といった論点を数値化できないと、関係者間の議論や意思決定が感覚寄りになり、判断に時間がかかります。
三つ目は量産中の変化を追いにくい（モニタリング不在）ということです。
金型や成形条件の微調整で形状は少しずつ変わりますが、変化をデータで追えていないと、「いつから」「どの工程で」悪化したのか切り分けに時間がかかります。
――つまり、感覚ベースの外観評価が、判断のばらつきや立ち上げ遅延、量産中の変動の見逃しにつながっているということですね。
高橋 はい。だからこそ、外観評価を「数値とデータ」という共通言語にしたい、というニーズが増えています。
評価の属人化が与える影響
――もしこの状況を放置すると、どんな影響が続くのでしょうか。
高橋 主な影響としては、次の3つが挙げられます。
一つ目は品質トラブルによる「見えないコスト」の増大です。具体的には、次のような「プラスαの業務」が発生します。
- 目視検査の増員・追加シフト
- 不具合品の選別・再塗装・再組付け
- 市場クレーム対応のための調査・解析
一方で、不具合の原因が数値化されないと、設計や金型へのフィードバックができず、同じ問題が別車種・別部品で起こり得ます。
二つ目は立ち上げリードタイムが読めないという点です。「外観のレベルを詰めるには、あと何回トライが必要か」「どの程度の金型改修を見込むべきか」というように見積もりが感覚頼りになると、「生産計画・サプライヤー調整」「部品共有化・流用計画」など、上流の計画全体に波及し、量産開始の直前まで「外観調整」でバタつくリスクが高まります。
三つ目は「外観レベル」の基準（ノウハウ）が残らないという点です。「どのような形状・公差設定が効いたのか」「必要な“面精度”の度合い」といった知見を「数値とデータ」で記録できないと、次の開発に再利用できません。結果として、「あのときの○○さんのやり方で、なんとかしたよね」という、属人的な成功体験で終わってしまいます。

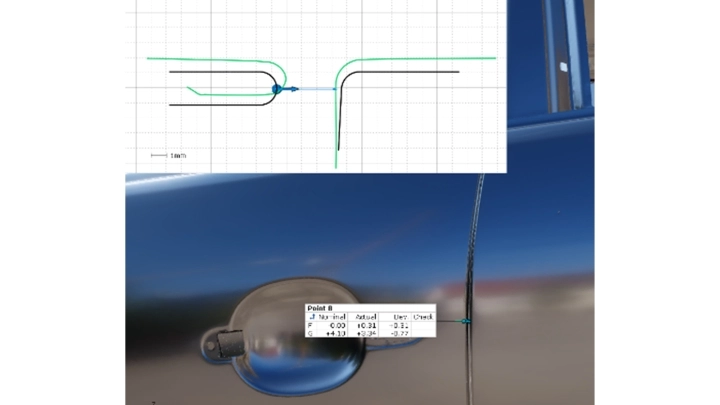

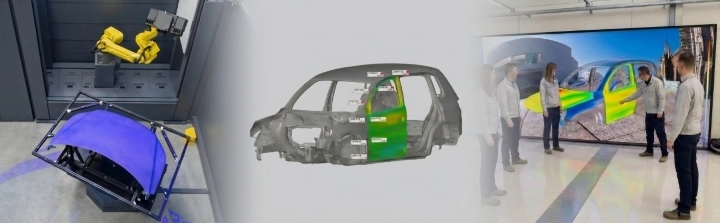

解決策 ー3Dスキャナ＋解析ソフトで「見た目」を定量化ー
――その解決策として、3Dデータによる定量評価が広がっているのですね。具体的にはどのような流れですか。
高橋 ポイントは「目で見て判断していた外観品質を、3Dデータとして可視化する」ことです。流れはシンプルで、主に3ステップです。
- 表面形状の3Dデータ化
外観部品を高解像度のカメラ式三次元測定機で非接触測定し、表面形状を高密度な点群／メッシュデータとして取得します。 - 解析ソフトで、外観品質を「色」や「数値」で可視化
「専用の解析ソフト（ZEISS INSPECT／旧GOM Inspect）を用いて、問題箇所と程度を明確にします。- 表面欠陥のカラー判定（表面欠陥マップ）
- うねり・歪みの分布（表面欠陥マップ）
- 視覚による曲面の連続性評価（リアリスティックレンダリング）
- 結果を根拠に、対策の意思決定を行う
得られた結果を根拠に、「関係者との協議」「金型補正の検討」「成形条件の最適化」をデータベースで進めやすくなります。
ZEISS INSPECTでの代表的な評価（例）
ZEISS INSPECTでは、3Dスキャンで取得した形状データをもとに、外観に影響する表面の変化を可視化・定量化できます。ここでは代表例として、局所的な凹凸を拾う「表面欠陥マップ」と、目視に近い見え方を再現する「リアリスティックレンダリング」を紹介します。

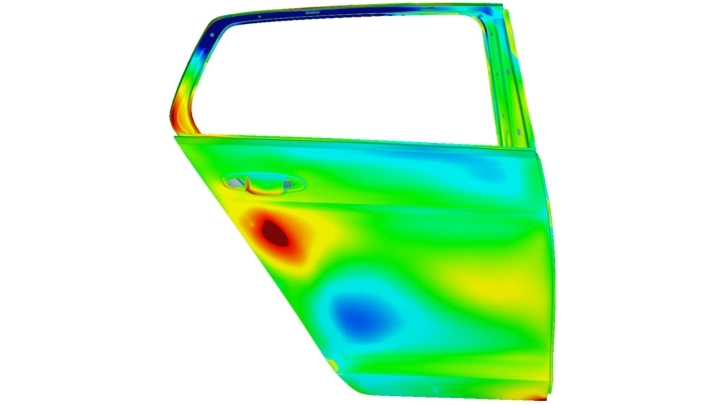

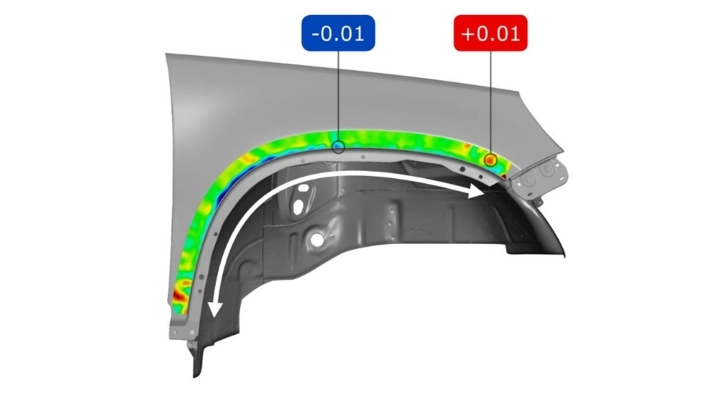

表面欠陥マップ（ZEISS INSPECT）

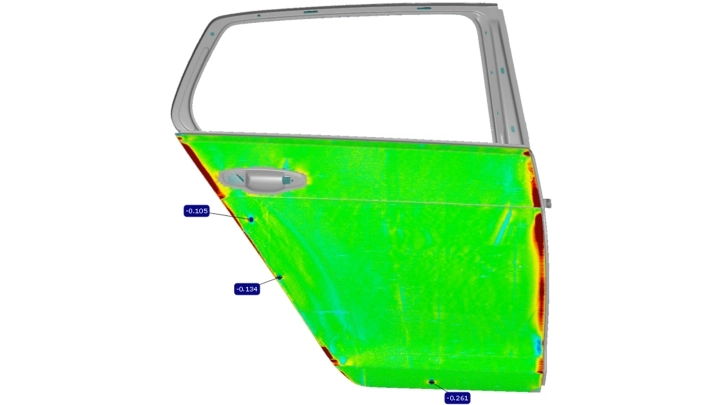

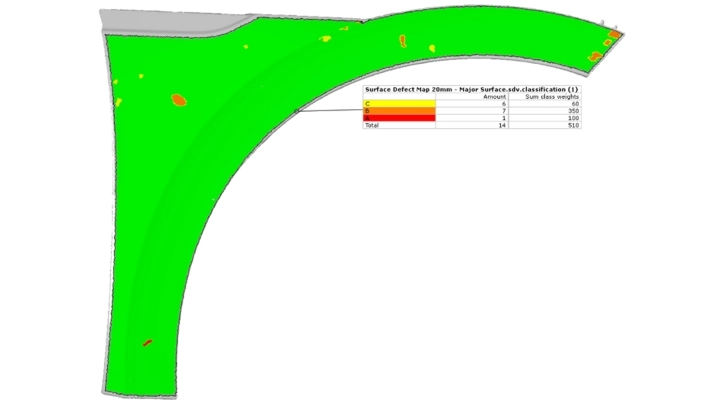

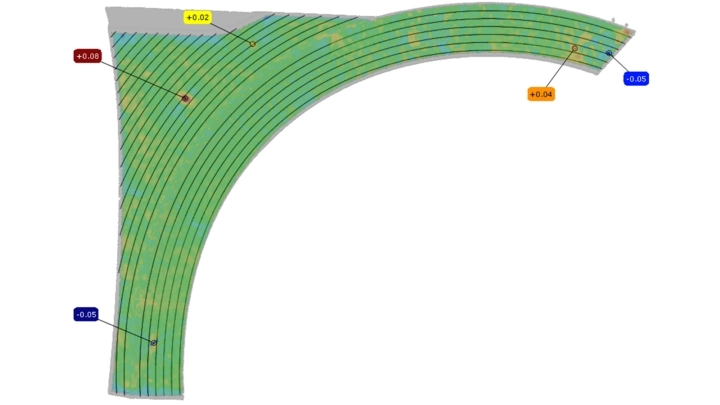

高橋 通常カラーマップが「全体形状の差」を見るのに対し、表面欠陥マップは外観に効く「局所欠陥」を狙って抽出・定量化できます。
砥石検査をデジタル化したイメージに近く、砥石の長さや方向に相当する条件を定義して欠陥を拾っていきます。結果として、凹凸の位置だけでなく、深さ・範囲・サイズも数字で説明できるようになります。

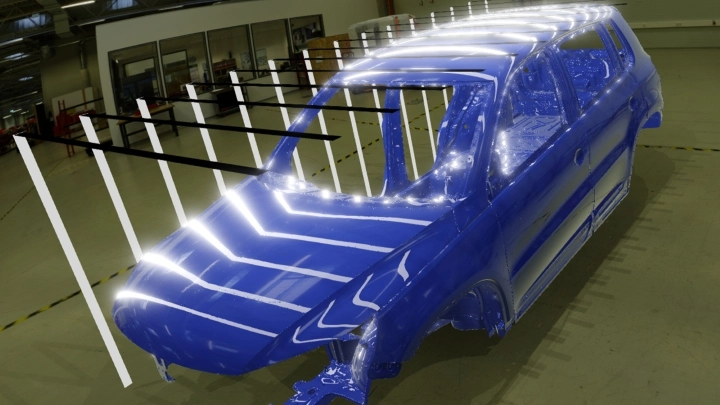

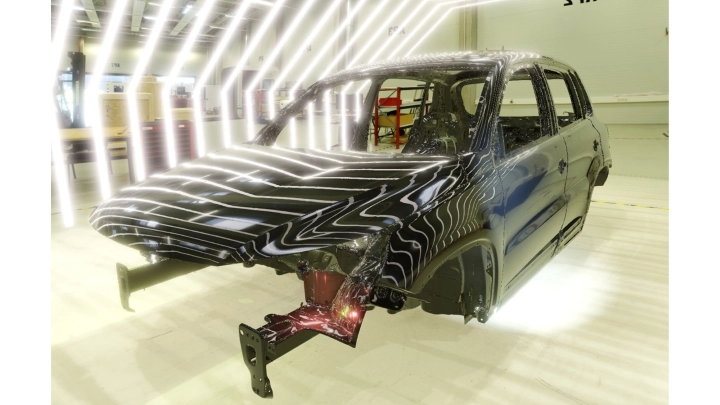

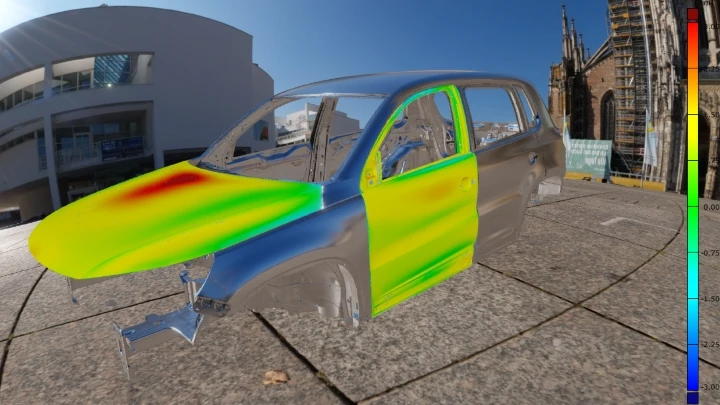

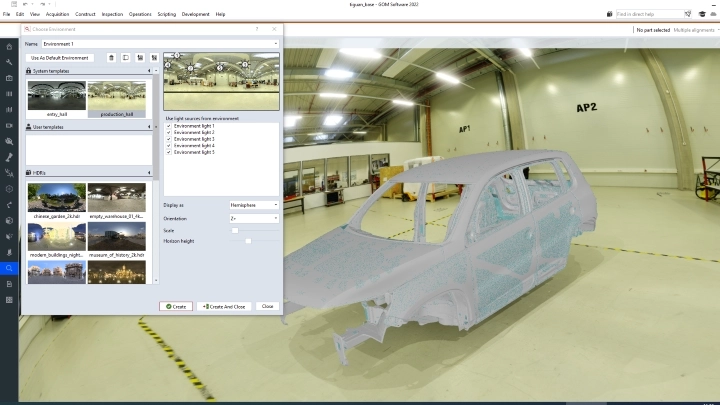

リアリスティックレンダリング（ZEISS INSPECT）
目視検査に近い環境（背景・映り込み・照明・材質）をデジタル上で再現し、「見え方」を共有しながら議論できるのが特長です。
単品ではOKでも車両状態ではNGになりやすい外装部品に対して、早い段階で違和感を見つける用途で効果があります。
外観品質を「勘」から「データ」へ
――最後に、読者に向けてメッセージをお願いします。
高橋 外観品質は最終的に人の感覚が重要ですが、判断に至るまでのプロセスを3Dデータに置き換えることで、評価のばらつきを抑え、手戻りを減らし、ノウハウを蓄積しやすくなります。
「どこまで外観品質を追い込むべきか」「そのために金型や条件をどう最適化するか」を、データを根拠に議論できる体制づくりが、今後ますます重要になると考えています。
外観検査のデジタル化にご興味がございましたら、お気軽にお問い合わせください。本稿では紹介しきれなかった国内外の事例をもとに、より具体的なご説明やデモンストレーションによる検証をご案内いたします。
